CAD转出清晰的JPG图像

大谋儿 知识探索 2677 0

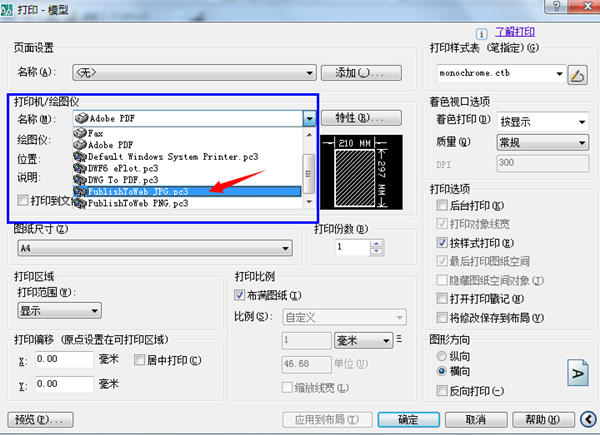

1、点击“打印”或者使用快捷键“Ctrl+P”调出打印窗口

CAD转出清晰的JPG图像 知识探索

2、选择JPG打印后,会弹出选择窗口,一般小图选择默认就行,如果图纸比较大,且比较详细的话,建议选择自定义,可以得到更加清晰的图片

3、图纸尺寸可以选择默认或者选择更大的像素,看每个人对图纸清晰度的要求而定,一般默认的就很清楚了

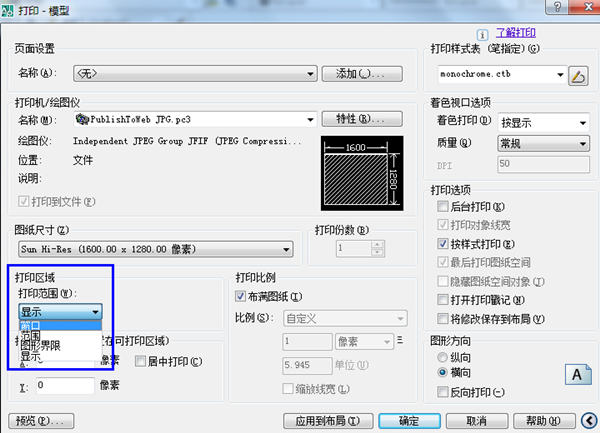

4、然后选择“窗口”把需要转换的图纸框选,四边尽量留比较小的间隙,这样得到的图纸就越大

CAD转出清晰的JPG图像 知识探索

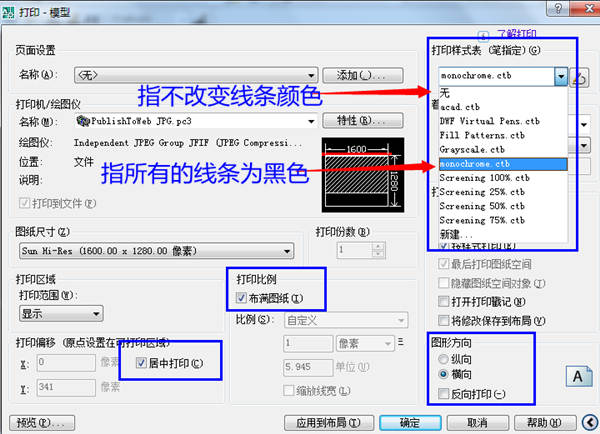

5、如果你想得到全黑色线条的图形,你就选择m开关的那个,如果你不想改变原图颜色,你就选择无,如图:

CAD转出清晰的JPG图像 知识探索

6、然后点击右下角的确定保存图片即可
